درز انبساط الاستومری
درزهای انبساط الاستومری از نبشی ها و ورق های فولادی ساخته شده اند که با الاستومر انعطاف پذیر پوشیده شده اند. لاستیک ها از جنس لاستیک طبیعی (NR) می باشند.

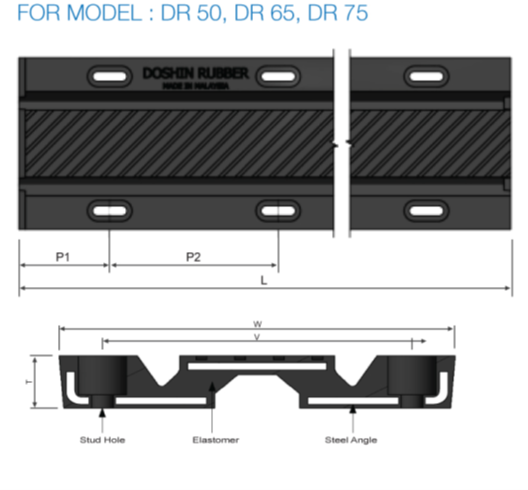

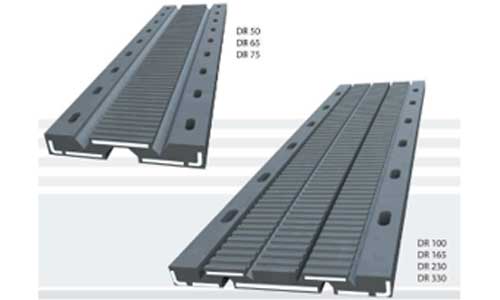

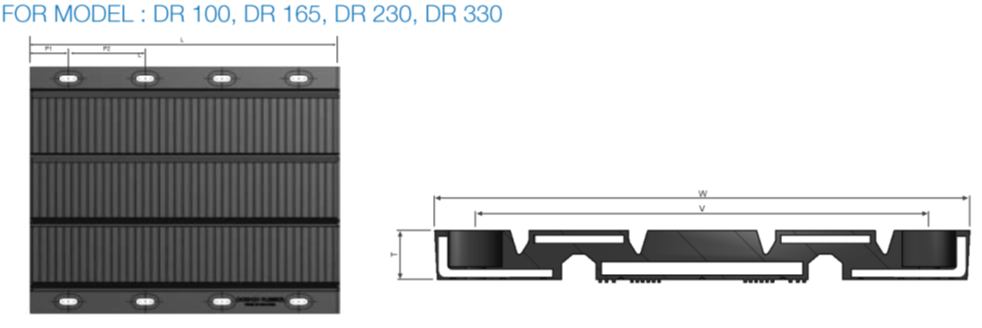

مدل های درزهای انبساط الاستومری
|
مدل |
جابجایی |
T |
W |
V |
P1 |
P2 |
L |
برش گیر (M) |
طول برش گیر (mm) |
تعداد برش گیرها |
وزن (Kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
DR 50 |
50 |
40 |
260 |
200 |
125 |
250 |
2000 |
12 |
160 |
16 |
37 |
|
DR 75 |
50 |
40 |
260 |
200 |
125 |
250 |
2000 |
16 |
180 |
16 |
95 |
|
DR 100 |
100 |
54 |
590 |
500 |
167.5 |
333 |
2000 |
20 |
210 |
12 |
170 |
|
DR 165 |
165 |
78 |
716 |
610 |
162.5 |
335 |
2000 |
24 |
220 |
12 |
280 |
|
DR 230 |
230 |
96 |
890 |
790 |
152.5 |
305 |
1220 |
24 |
220 |
8 |
250 |
|
DR 330 |
330 |
127 |
1210 |
1080 |
152.5 |
305 |
1220 |
30 |
250 |
8 |
450 |
مشخصات لاستیک طبیعی در درزهای انبساط الاستومری
|
ویژگی |
ضابطه |
روش تست |
|---|---|---|
|
سخت شدگی |
60±5 درجه سانتی گراد |
ASTM D2240 |
|
مقاومت کششی |
حداقل 13 مگاپاسکال |
ASTM D412 |
|
ازدیاد طول در ترمز |
حداقل 300 درصد |
ASTM D412 |
|
مقاومت چسبندگی |
حداقل 7N/mm |
ASTM D429 |
|
مقاومت اوزون |
پس از 72 ساعت در دمای 40 درجه سانتی گراد - در معرض 25PPHM در هوا - تحت 20 درصد کرنش |
ASTM 1149 |
|
گیرش فشاری |
حداکثر 30 درصد پس از 22 ساعت و در دمای 70 درجه سانتی گراد |
ASTM D395 روش B |
ویژگی های فولاد
فولاد
ASTM A36, BSEN S275JR, JIS SS400
