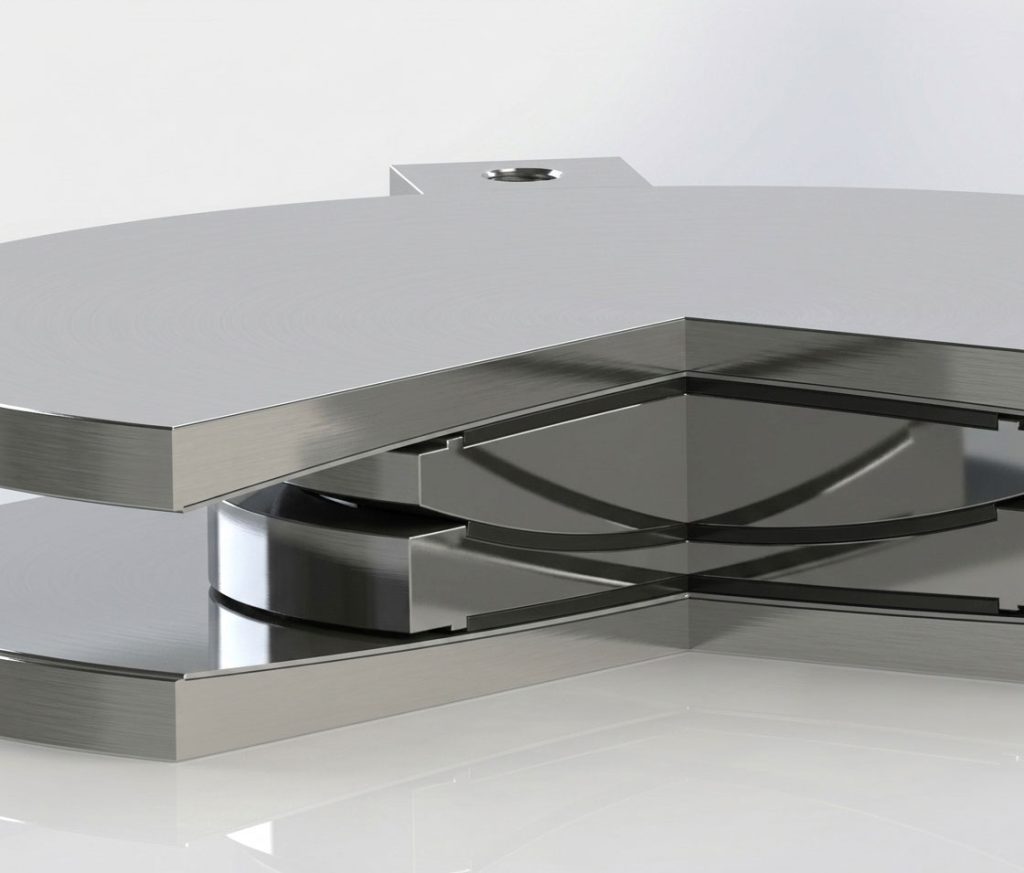

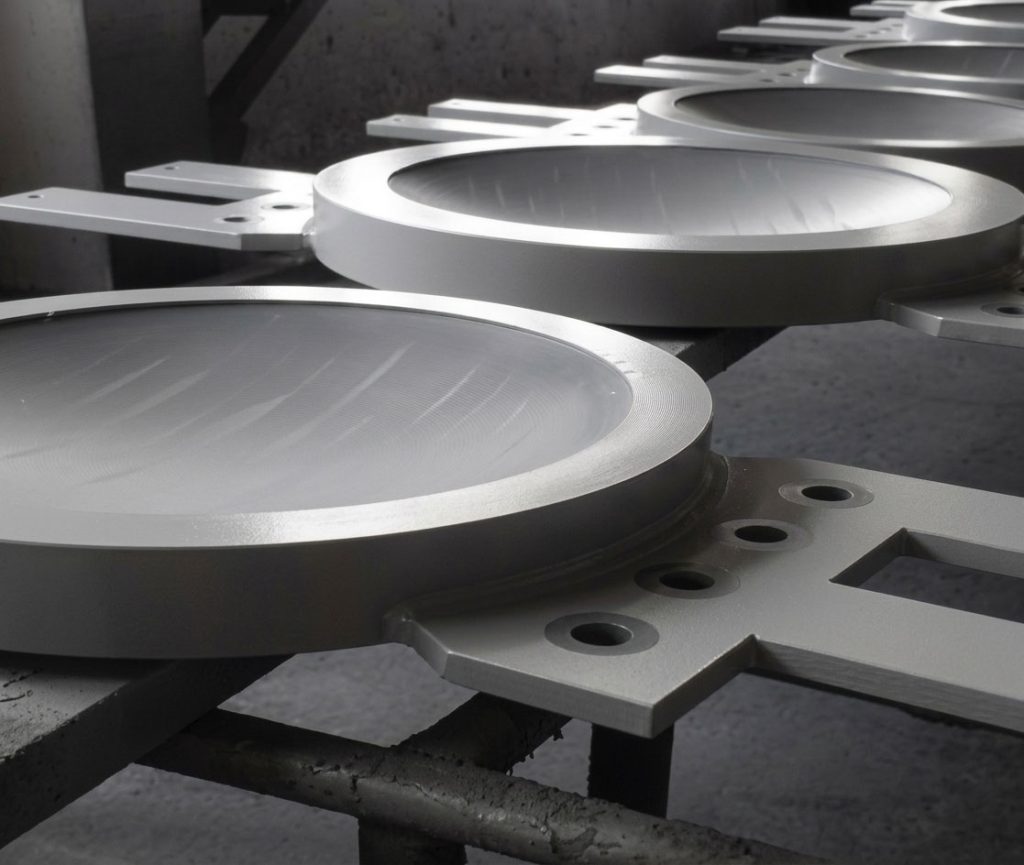

جداساز پاندولی (FPS)

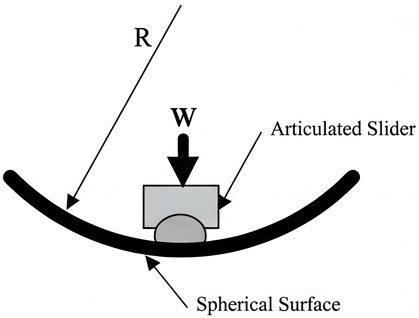

جداساز پاندولی-اصطکاکی بر اساس فلسفه یک پاندول عمل میکند. جداساز پاندولی-اصطکاکی امکان جابجایی های افقی را به سازه می دهد و همچنین باعث انتقال پریود طبیعی به مقادیر پریود طبیعی بیشتر میشود. وقتی سازه مجهز به جداساز پاندولی-اصطکاکی به وسیله زلزله تحریک شود، جداساز امکان جدا شدن سازه از تحریک زمین را فراهم می آورد. بعد از رخداد لرزه ای، نیروی باز گرداننده ناشی از گرانش جداساز را به مرکز جرم خود (موقعیت اولیه) منتقل میکند. عملکرد جداساز پاندولی بستگی زیادی به زاویه انحناء و ضریب اصطکاک دارد.
جداساز پاندولی-اصطکاکی برای سازه شکل پذیری کافی را فراهم می آورد، به طوری که پریود طبیعی سازه تا حد امکان از پریود اصلی زلزله فاصله گیرد. این خاصیت باعث جلوگیری از رویداد پدیده تشدید میشود که می‌تواند منجر به آسیب های جدی و یا حتی فروریزش سازه شود.
خصوصیات جداساز پاندولی-اصطکاکی عبارتند از:
- وابستگی عملکرد این جداساز به زاویه انحناء و ضریب اصطکاک
- بازگشت جداساز به حالت اولیه از طریق چگالی و هندسه طراحی شده المان
- قابلیت انتقال بارهای عمودی خیلی زیاد نسبت به جداسازهای نوع دیگر
- قابلیت انتقال جابجایی های افقی با وجود بارهای عمودی خیلی زیاد
- فراهم ساختن شکل پذیری جانبی به وسیله لغزش المان جداساز حول سطح منحنی، تحت بار لرزه ای
- اتلاف انرژی از طریق اصطکاک دینامیکی بین سطح لغزنده فلزی و مواد لغزشی
- افزایش انعطافپذیری سیستم و همچنین تأمین میرایی بالا نسبت به جداسازهای نوع دیگر
- انتقال نیروی باز گرداننده ناشی از گرانش به مرکز جرم خود و کاهش خرابی در جداساز
- امکان جابجایی های افقی در تکیه گاه سازه (بسیار بیشتر از سایر جداسازها) و افزایش دوره تناوب
انواع جداساز پاندولی - اصطکاکی

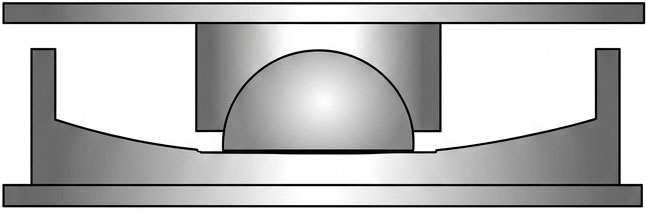

جداساز پاندولی - اصطکاکی تکی
Single Friction Pendulumn Isolator

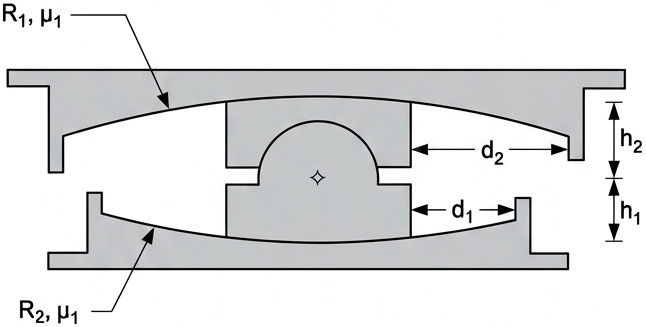

جداساز پاندولی-اصطکاکی دوتایی
Double Friction Pendulumn Isolator

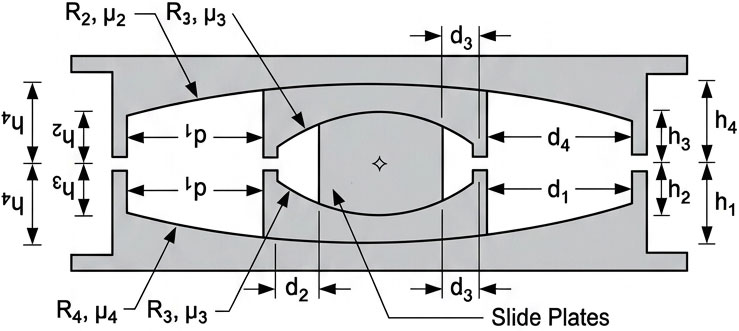

جداساز پاندولی-اصطکاکی سه تایی
Tripple Friction Pendulumn Isolator
جداساز پاندولی - اصطکاکی طول عمر بالاتری نسبت به سایر دستگاه های جداساز دارد که در نتیجه رعایت استاندارد های کیفی بالا برای تمام قطعات، دوام بالای سیستم محافظ در برابر خوردگی و عملکرد مطلوب و طول عمر زیاد مصالح لغزنده می باشند.
